مشکل ورتیکال تلویزیون

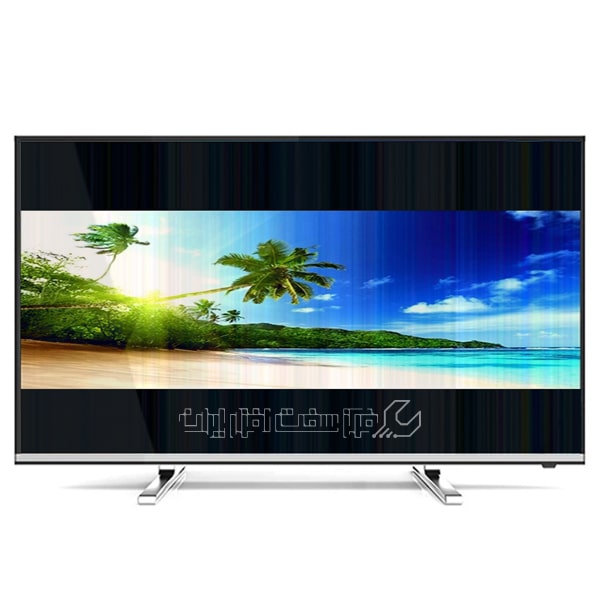

یکی از اشکالات پیش آمده در تلویزیون مشکلات تصویر به صورت ورتیکال یا همان عمودی است. اشکالات پیش آمده در تصویر تلویزیون زمانی ورتیکال شمرده می‌شوند که شامل یکی از این موارد باشند: کم بودن ارتفاع تصوير، جمع‌شدگی تصوير از بالا يا پائين، پرش تصویر به طرف بالا یا پایین، رویت نور به صورت هاله اي در وسط تصویر و در نهایت رویت يك خط افقي روي تصوير. بررسی نشانه های موجود در تصویر کمک شایانی در تشخیص این مسئله می‌کند که آیا اشکال پیش آمده در تصویر ورتیکال است یا خیر.

در صورت ورتیکال بودن اشکال پیش آمده در تصویر موارد تعمیراتی‌ای چون تعمیر بالا رفتن برق قسمت ورتیکال، تعمیر قطع‌شدن تصویر و افتادن دو خط ورتیکال روی صفحه تلویزیون و در نهایت تعمیر مشکل داغ کردن بیش از حد آی سی ورتیکال بر روی دستگاه پیاده می‌گردد. (نکته: توصیه می‌شود سرویس‌های تخصصی مرتبط با رفع مشکل ورتیکال تلویزیون را صرفاً از نمایندگی های مجاز تعمیر تلویزیون نظیر مرکز تخصصی تعمیرات تی وی مانیتور دریافت نمایید).

مشکل ورتیکال تلویزیون

تعمیر مشکل ورتیکال تلویزیون

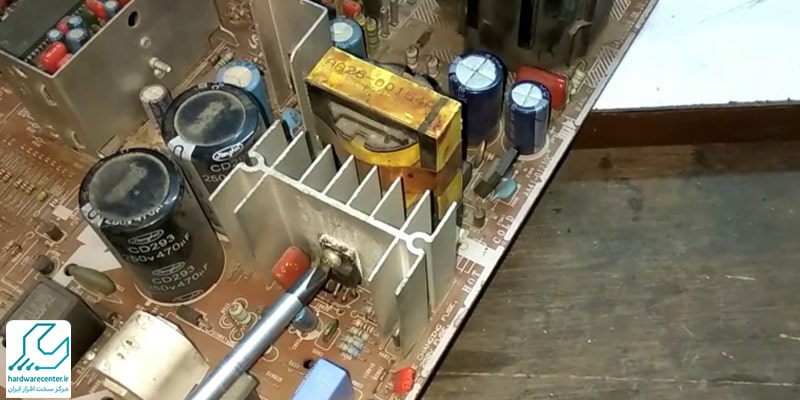

1. ابتدا تغذیه یا همان IC ورتیکال را کنترل نمایید.

2. دیود و خازن صافی تغذیه ورتیکال را کنترل نمائید.

3. در صورتیکه مقاومت و یا دیود خراب بودند قبل از اینکه تلویزیون را جهت تست به برق بزنید مسیر تغذیه IC ورتیکال را با اهمتر اهم چک کنید.

4. قبل از تعویض IC مقاومت های فیوزی دیگری ممکن است در مدار باشد آنها را هم چک نمایید.

5. در این مرحله از تعمیر مشکل ورتیکال تلویزیون به خازنهای کوپلاژ که معمولاً بالای 470 میکرو می باشند نیز توجه نمائید.

6. در تلویزیون‌های جدید در داخل IC ورتیکال مداری وجود دارد به نام فلای بک ژنراتور. نقش این مدار افزایش ولتاژ تغذیه در زمان بلنک عمودی به منظور مثبت نمودن کاتد و یا منفی نمودن گرید برای بهتر حذف نمودن بلنک عمودی کاربرد است. این مدار اکثراً دارای یک دیود و یک خازن 100 میکرو فارادی می باشد قبل از تعویض IC ورتیکال همیشه آنها را چک نمائید.

7. احتمال قطع‌شدگی سیم پیچ ورتیکال بسیار کم است اما بد نیست که این مورد را نیز بررسی کنید.

8. در صورت انجام موارد فوق، IC ورتیکال را تعویض نمایید.

9. در صورت دسترسی به اسیلسکوپ، جهت تعمیر مشکل ورتیکال تلویزیون، پالس خروجی IC پردازشگر تصویر و یا به اصطلاح جنگل را کنترل نمائید.

علائم وجود مشکل ورتیکال در تلویزیون

برخی از نشانه‌هایی که می‌تواند تعمیرکار را به سوی تعمیر مشکل ورتیکال تلویزیون سوق دهند عبارتند از: وجود خط نور افقی، کم‌بودن ارتفاع تصویر، جمع‌شدگی تصویر از بالا و پایین، پرش تصویر به سمت بالا و پایین، مشاهده خطوطی در بالای تصویر، وجود هاله‌ای از نور در وسط تصویر و مشاهده خط افقی در تصویر تلویزیون. تعمیر بالا رفتن برق قسمت ورتیکال، تعمیر قطع‌شدن تصویر و افتادن دو خط ورتیکال روی صفحه تلویزیون، تعمیر مشکل داغ کردن بیش از حد آی سی ورتیکال و سایر خدمات مرتبط با تعمیر مشکل ورتیکال تلویزیون با حضور در این مرکز تعمیرات تی وی مانیتور قابل دریافت است.‌
